防爆電氣設備基本常識

一、防爆電氣設備選型
    1、根據區域類別選擇防爆電氣設備型式

	ICC60079-15	電氣法NEC500	GB50058-92	GB3836.15-2000
0區	ia本質安全型電氣設備和電路
1區	d，p，e，i，q，o，m	隔爆型，能承受2個故 障的本安型，通風型	d，p，e，（慎用） i，q，o，m	d,p,e（僅限于接線盒、箱， 單插腳熒光燈等） i，q，o，m
2區	（1）1區用設備 （2）“n”型 （3）正常工作中不產生火花設備	（1）1區用設備 　（2）“n”型 　（3）正常工作中不產生火花設備	（1）區用設備 　（2）“e”型	（1）1區用設備 　（2）“n”型
注1：	對于標有“S”的特殊型設備，應按照設備上表明的區域類型選用，并注意安裝和使用的特殊條件。
注2：	根據我國實際情況，允許在1區中使用的“e”型設備僅限于： a）在正常運行中不產生火花、電弧或危險溫度的接線盒和接線箱，包括主體為“d”或“m”型、接線部分為“e”型的電氣產品。 b）配置有合適熱保護裝置（GB3836.4附錄D）的“e”型低壓異步電動機（啟動頻繁和環境條件惡劣者除外）。 c）單插頭“e”型熒光燈

    0區：爆炸性氣體環境連續出現和長時間存在的場所。
    1區：在正常運行時，可能出現爆炸性氣體環境的場所。
    2區：在正常運行時，不可能出現爆炸性氣體環境，如果出現也是偶爾發生并且僅是短時間存在的場所。
    2、根據氣體或蒸氣的引燃溫度選取防爆電氣設備型式
    防爆電氣設備應按其最高表面溫度不超過可能出現的任何氣體或蒸氣的引燃溫度選型。
    防爆電氣設備和環境溫度-20℃～+40℃（如果電氣設備標志了溫度范圍，設備只能在這個范圍內使用）。
    溫度組別、表面溫度和引燃溫度之間的關系。

    3、場所中氣體/蒸氣分類/分級與允許使用設備類別/關系

引用標準：
    GB3836.1-2000 eqv IEC60079-0:1998《爆炸性氣體環境用電氣設備 第1部分：通用要求 》
    GB3836.2-2000 eqv IEC60079-1:1990《爆炸性氣體環境用電氣設備 第2部分：爆炸型“d”》
    GB3836.3-2000 eqv IEC60079-7:1990《爆炸性氣體環境用電氣設備 第3部分：增安型“e”》
    GB3836.4-2000 eqv IEC60079-11:1990《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》
    GB3836.13-2000 eqv IEC60079-13:1990《爆炸性氣體環境用電氣設備 第13部分：爆炸性氣體環境用電氣設備的檢修》
    GB3836.14-2000 eqv IEC60079-10:1990《爆炸性氣體環境用電氣設備 第14部分：危險場所分類》
    GB3836.15-2000 eqv IEC60079-14:1990《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）》
    GB50058-95《爆炸和火災危險環境電力裝置設計規范》

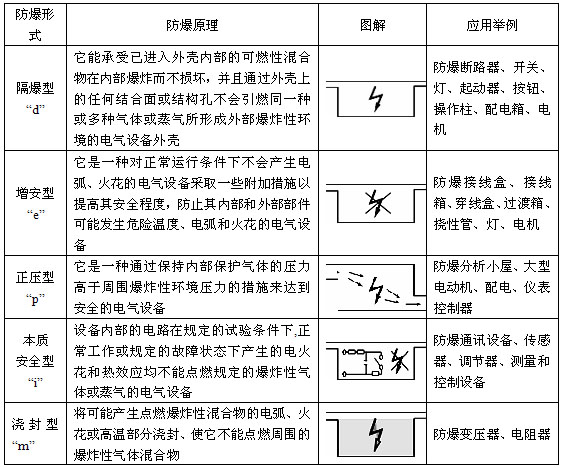

二、防爆原理

三、防爆標志例
    3.1 防爆標志為ExdⅡ BT6，防爆電氣設備為ⅡB類隔爆型T6組。
    3.2 防爆標志為ExdⅡ T3,防爆電氣設備為ⅡB類增按型T3組。
    3.3 防爆標志為ExdⅡ CT4,防爆電氣設備采用二種防爆型式,表示采用主體增安型,內裝ⅡC類隔爆型Ex元件。
    3.4 防爆標志為ExdⅡ BT5,防爆電氣設備采用二種防爆型式,表示采用主體隔爆型,接線腔體為增安型。
    3.5 防爆標志為ExpⅡ T4,防爆電氣設備為Ⅱ類正壓型T4組。
