電伴熱系統的構成及典型安裝方式

    電伴熱系統的構成及安裝一個完整的電伴熱系統由：1、配電系統2、伴熱電纜系統3、絕熱保溫系統，三者相符相依。缺一不可，在在里要講的主要是伴熱電纜系統，伴熱電纜系統由電伴熱帶、及其配件如：膠帶、二通接線盒、三通接線盒、尾端接線盒、扎帶、電源接線盒等構成，電伴熱帶是主要的伴熱產品，通過化學或物理手段將電能轉化為熱能，為管道提供熱量，補償管道上面的熱能損耗，達到防凍保溫伴熱的目的；二通（三通）接線盒可以增加電伴熱帶在管道的使用長度；膠帶起到固定電伴熱帶和增大受熱面積的作用；扎帶也起到固定電伴熱帶的作用，；電源接線盒可以保護電伴熱帶安裝接線；尾端接線盒主要是對電伴熱帶的尾端進行密封處理。電伴熱帶在管道上面的安裝如下圖所示：

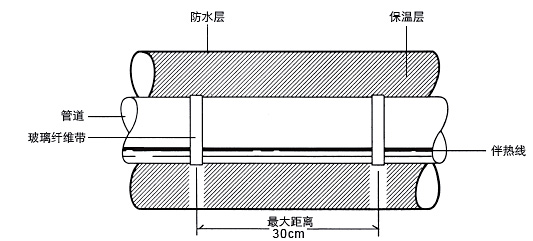

圖：伴熱線典型安裝示意圖
